测温锥是实现气窑和柴窑成功、可重复烧制的关键测量工具。经常会有用户向我们咨询关于测温锥及其使用方法的问题，本文造小物将为你详尽梳理测温锥的相关知识。

Q1：测温锥的工作原理是什么？

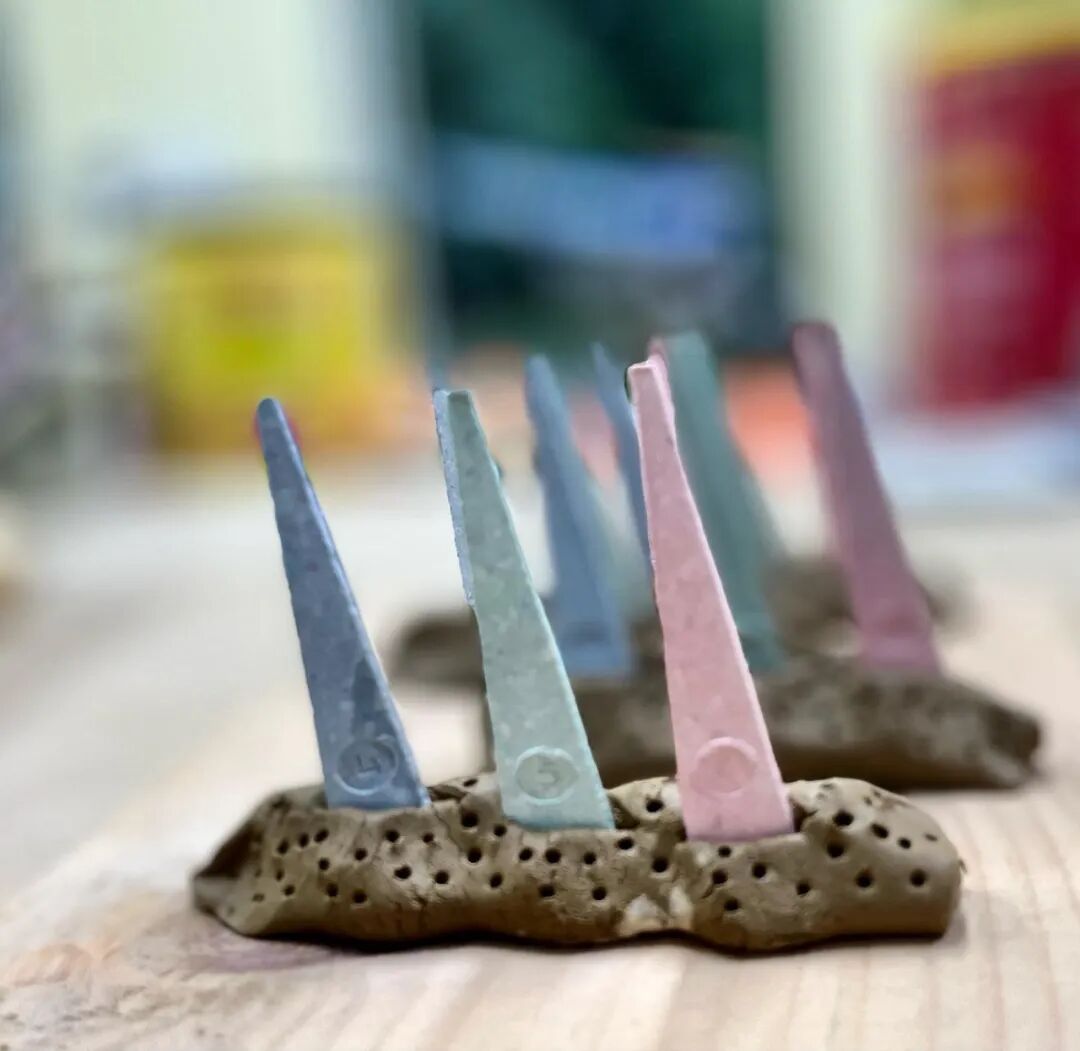

A：测温锥是由约100种精准调配的原料制成的细长锥形窑具，每个锥号对应一个窄温域（温差不超过30℃）的温度测量，核心测量陶瓷烧制过程中吸收的总热量。当测温锥接近其熔弯温域时会开始软化，锥尖受重力作用，或窑压影响发生弯曲，完全熔弯通常需要约20分钟。锥号越大，所需熔弯热量越高；升温速率越快，测温锥熔弯所需的实际温度也越高。

Q2：温锥达到何种状态才算 “熔弯”？

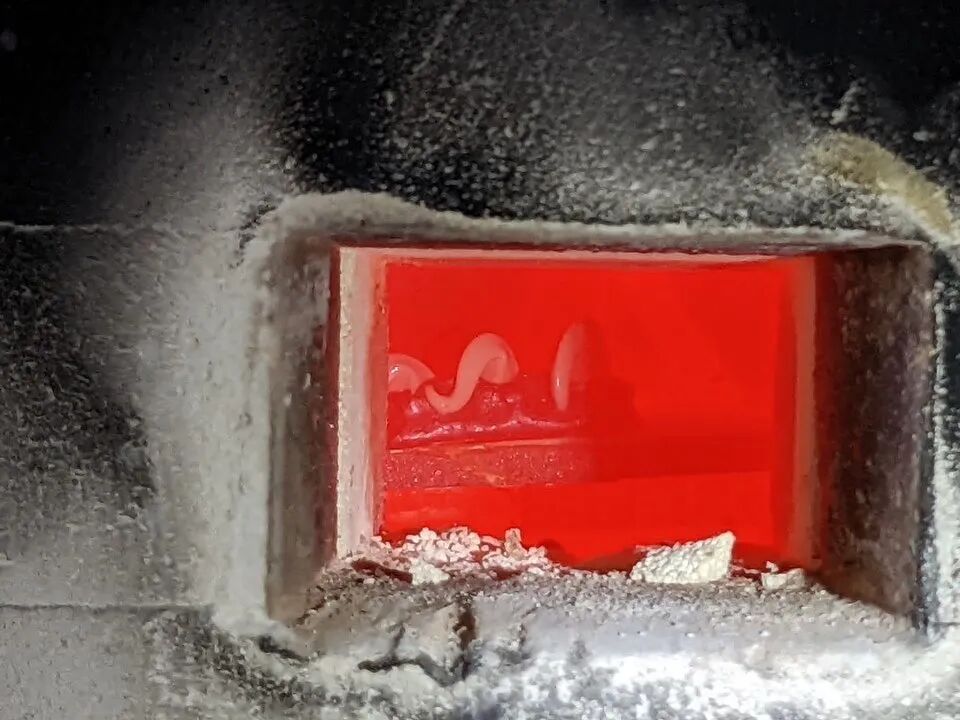

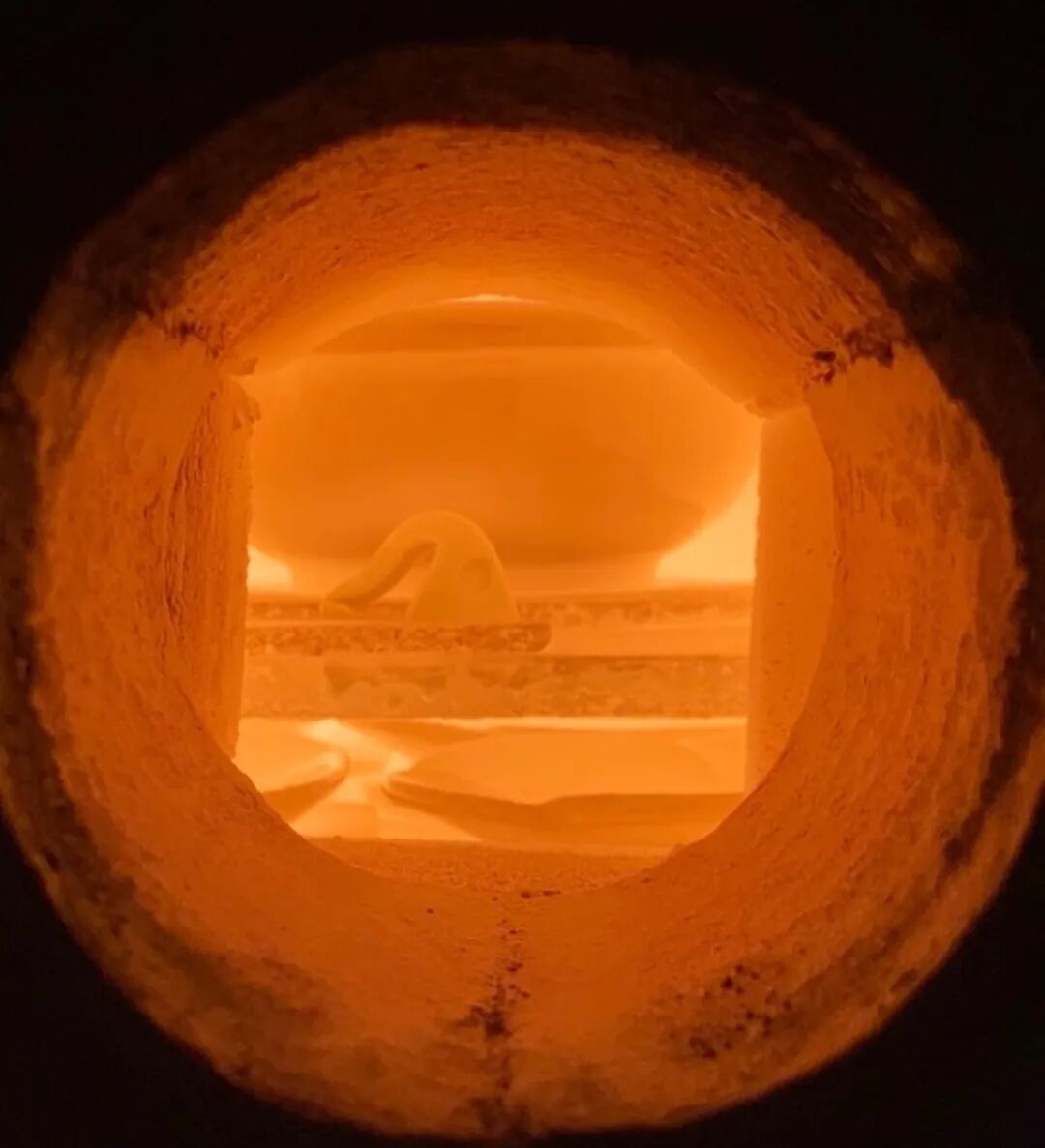

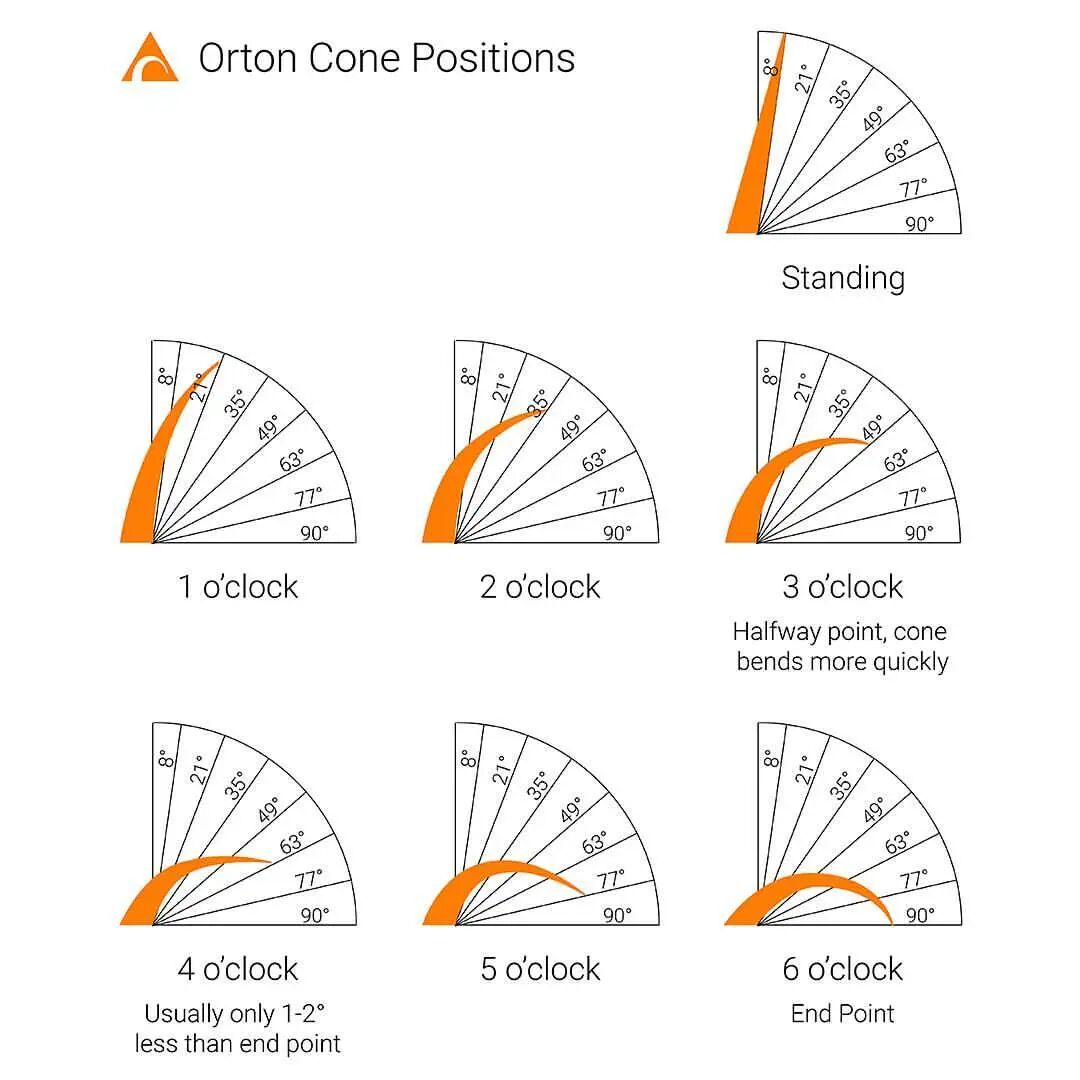

A：测温锥的弯曲程度以角度衡量——直立状态为0°，锥尖完全弯折至恰好接触棚板时为90°。通常下，测温锥弯折至90° 即视为 “熔弯”，但陶艺师们对此判定标准略有差异。关键是保持自身烧制操作的一致性，才能确保烧制效果的可预测性。温锥弯折速度会随软化程度加快，因此烧制后期需密切观察！

Q3：特定锥号对应的具体温度是多少？

A：这是一个常见问题，但并无固定答案，实际对应温度取决于升温速率。切记，测温锥测量的是整个烧制过程的总热量，因此快速烧制时，要达到相同锥号的熔弯效果，所需最高温度会高于慢速烧制。下图提供了升温速率下的测温锥温度对照表，烧制最后150℃的升温速率是关键因素。换言之，烧制前820℃的升温快慢对最终熔弯温度影响极小，主要是高温阶段升温速率会决定测温锥的实际熔弯温度。

Q4：存放已久的测温锥还能使用吗？

A：可以。测温锥的性能不会随时间推移发生变化。国外某测温锥制造商称他们仍在使用存放超过25年的测温锥进行对比测试和标准化校准。如今的测温锥比5年、10年甚至50年前生产的产品，均匀性更好、使用效果更稳定。同时，如果温锥原料供应商变化，也会对其配方进行微调。

Q5：测温锥受潮了，还能使用吗？

A：空气中的常规湿度是不会对测温锥造成影响的。若测温锥只是轻微受潮，晾干后即可正常使用；若经历过严重浸水，则不建议使用（如被淹的地下室或陶艺工作室中的测温锥）。这类测温锥可能外观形状未变，但内部结构的强度会受损，小型测温锥装入窑炉控温器后甚至可能断裂；大型测温锥若严重浸水，熔弯的精准度会大幅下降。

Q6：为什么烧制时必须使用测温锥？

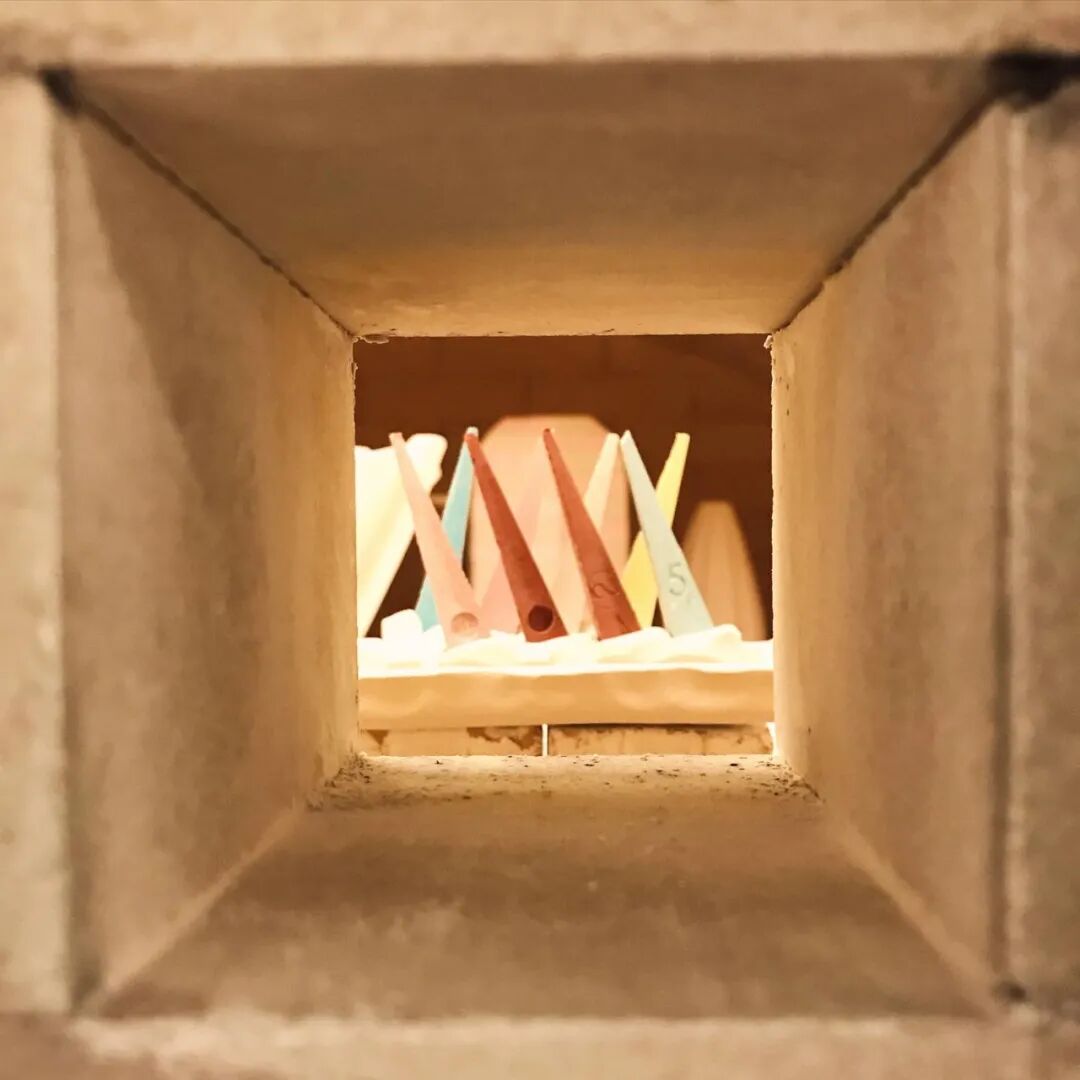

A：若使用手动控温窑炉，测温锥是精准判断停火时机的唯一工具：搭配窑炉控温器使用时，测温锥熔弯会触发控温器，自动关闭窑炉；若无窑炉控温器，则需通过窑炉观察孔手动监测测温锥状态，待其熔弯后手动停窑。

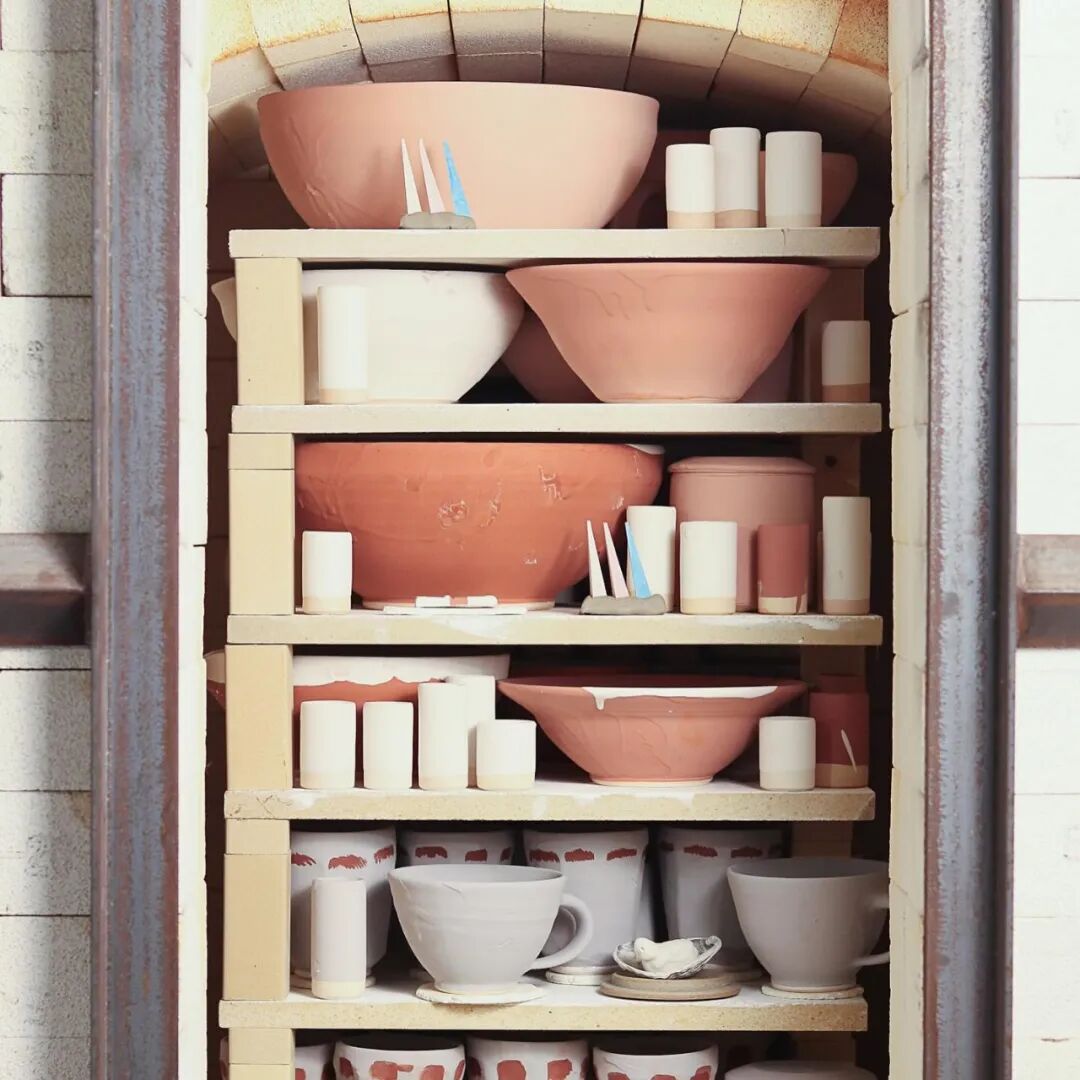

若使用电子控温窑炉，虽非必须使用温锥，但强烈建议放置：一方面可验证窑炉的温度校准是否准确；另一方面，每一层棚板都放置测温锥，能检测出窑炉内部的高温区和低温区；若烧制中突发停电，测温锥也能为后续恢复烧制提供温度参考。此外，若烧制出现釉面发色不佳、起泡等问题，测温锥的熔弯状态能精准反映窑内对应区域的实际达到温度，为问题排查提供关键依据。至少应每隔几次烧制就放置一次测温锥，防止窑炉加热元件老化导致温度偏移，确保烧制温度始终精准。

Q7：应该选择哪个锥号的测温锥？

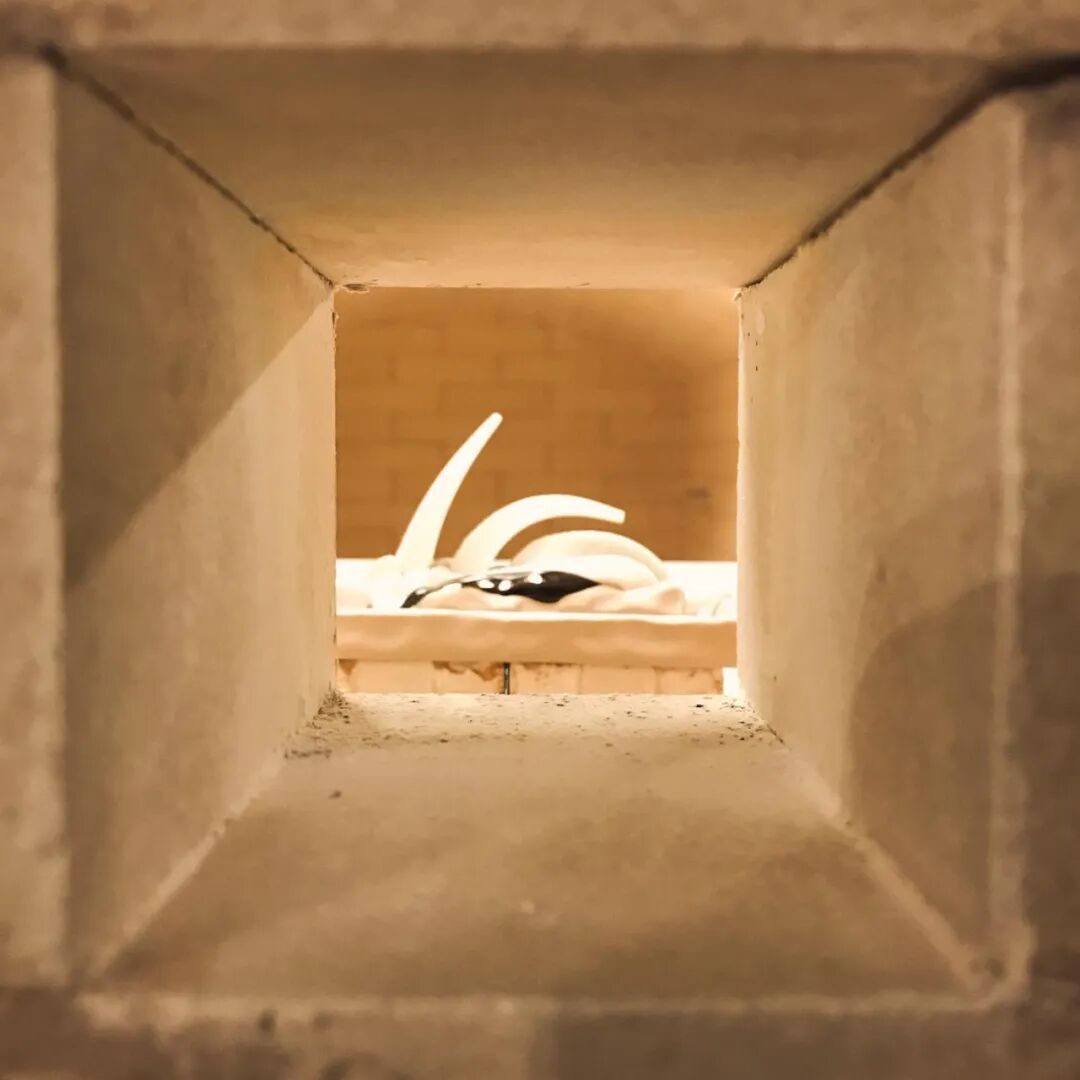

A：建议同时使用釉料熔融标定锥号、该锥号+1、该锥号-1三种测温锥。记住，当最小锥号测温锥开始熔弯时，即可准备停窑或降低升温速率（燃气窑炉尤为重要）；当大号锥号测温锥轻微弯折、小号锥号测温锥完全熔弯（近乎熔融状态）、中间标定锥号测温锥弯折至90°时，即为最佳停窑温度。

Q8：窑炉控温器的工作原理具体是什么？

A：窑炉控温器感应杆（如热电偶）下方会放置一支小型测温锥，当该测温锥吸收足够热量完全熔弯时，感应杆失去支撑，控温器会自动切断窑炉电源。需注意的是，控温器内的测温锥安装在窑炉炉壁处（更靠近加热元件），接收的热量通常多于棚板上的观察锥，可能导致窑炉提前停火，此时可尝试更换大一号的测温锥。可在控温器附近的棚板上放置观察锥（或测温锥组），对比两者的熔弯状态，判断窑炉是否存在提前停火的情况。
